abloy 8904, 8910

Zastosowanie

Zamek 8904 jest odpowiednim rozwiązaniem do zdalnie sterowanych drzwi zewnętrznych, np. w biurach. Znakomicie współpracuje z systemami kontroli dostępu oraz automatyką drzwiową.
Zamek nadaje się do zastosowania w większości drzwi p-poż.

Zamek 8910 poleca się do drzwi wewnętrznych i zewnętrznych w budynkach biurowych oraz przemysłowych.
Możliwe zastosowania to również drzwi ewaukacyjne (pokrętło ewakuacyjne na specjalne zamówienie) oraz drzwi p-poż.
Zamki mogą być sterowane przez różnego rodzaju urzadzenia generujące impulsy elektryczne (szyfratory, czytniki kart, timery).

Funkcje

Rygiel wysuwa się za pomocą sprężyny a wciągany jest za pomocą silnika.
Zablokowanie rygla następuje jedynie wtedy, gdy rygiel spustowy uderzy w blachę zaczepową.

PRZEŁĄCZNIK STERUJĄCY (Otwórz/Zamknij)

Dwustanowy: zamek pozostaje otwarty (rygiel w kasecie) gdy przełącznik jest w pozycji „otwórz”.
Chwilowy rygiel wysuwa się automatycznie po upływie czasu otwarcia 1....20 sek.

8904
Tryb nocny: wysunięcie rygla 20 mm, w pozycji zamkniętej klamka nie działa.
Tryb dzienny: wysunięcie rygla 14 mm, klamka działa.
Przełączanie trybów nocny/dzienny może być wykonywane zdalnie.

8910
Wyjście można realizować zawsze poprzez użycie klamki od wewnątrz lub listwy panicznej.

Normy i Aprobaty

brak

Dane techniczne

Napięcie zasilania 24V DC
Pobór prądu 300 mA
Czas otwarcia 1-20 s
Temperatura pracy od -20°C do +60°C
Wysunięcie rygla 20 mm
Backset 50 mm
Szerokość blachy czołowej 32 mm
Trzpień klamki 8 mm

Wykończenie

Blacha czołowa - chromowana.
Korpus zamka - chromowany.

Cylindry

Owalne skandynawskie, typ: ABLOY DISKLOCK PRO, ASSA, RUKO, Trio Ving, inne.
Fińskie, typ: ABLOY CLASSIC, ABLOY DISKLOCK PRO, ABLOY PROTEC.

Dostarczone elementy

Kaseta zamka, podkładki 442549, wkręty mocujące, instrukcja montażu

Wymiary

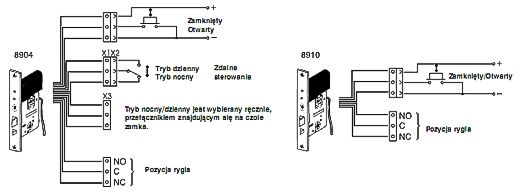

Schemat połączeń

Blacha ościeżnicowa

4692/4693
