abloy el420

Zastosowanie

Zamek elektromotoryczny EL420 może pracować wewnątrz, jak i na zewnątrz budynków.
Przeznaczony jest do drzwi wąskoprofilowych: biurowych, ewakuacyjnych i p.poż.
Może współpracować z systemami kontroli dostępu oraz czytnikami autonomicznymi.

Funkcje

EL420 Zamek elektromotoryczny przeznaczony do jednostronnej lub dwustronnej kontroli dostępu.

Zamek można w każdej chwili odblokować za pomocą klamki lub klucza. W przypadku kontroli jednostronnej stosuje się w następującej kompletacji sztywna gałka po stronie zewnętrznej i klam­ka po stronie wewnętrznej. Natomiast w przypadku dwustronnej kontroli dostępu stosuje się szty­wną gałkę z obu stron.

Funkcje monitoringu:

• pozycja rygla,
• pozycja spustu,
• użycie klamki,
• użycie klucza.

Normy i Aprobaty

Certyfikat IMP klasa C
EN179
EN1125
EN1634-1
EN61000-6-1:2001
EN61000-6-3:2001

Dane techniczne

Napięcie zasilania od 12 do 24V DC (- +15%) od 12 do 18V AC (- 10 %, + 15%)
Pobór prądu 12V DC maksymalny 1300 mA, normalny 450 mA, spoczynkowy 80 mA - 24V DC maksymalny 600 mA, normalny 220 mA, spoczynkowy 40 mA
Styki mikroprzełączników maksymalne obciążenie 0,5 A; 30V AC/DC; 10W
Zakres temperatur otoczenia od -20°C do +60°C
Wysunięcie rygli 20 mm rygiel prostokątny, 10 mm (zatrzask)
Backset 30, 35, 40, 45 mm
Szerokość blachy czołowej 24 lub 28 mm
Trzpień klamki 9 i 8 mm (adapter 8 mm w komplecie z zamkiem)

Wykończenie

Blacha czołowa - stal nierdzewna.
Kaseta zamka - powłoka galwaniczna.

Cylindry

ABLOY CY322N, CY304D lub inne wkładki w standardzie DIN.

Dostarczone elementy

Kaseta zamka, sterownik, wkręty montażowe, adapter trzpienia klamki, instrukcja montażu

Funkcje przestawiane

Kierunek otwierania (lewy/prawy)

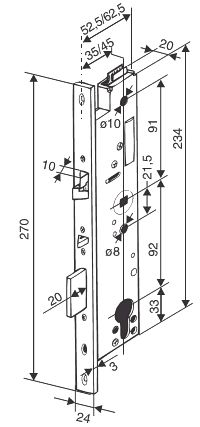

Wymiary

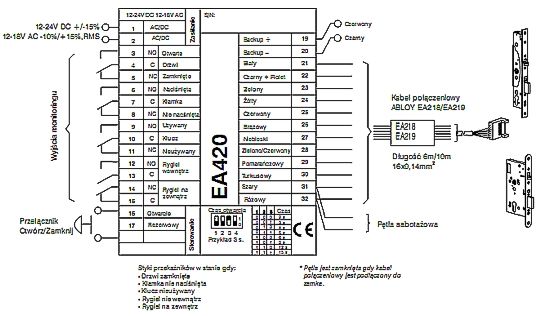

Schemat połączeń

Blacha ościeżnicowa

EA321, EA322, EA323, EA324
